2021.03.03

規格3 小ねじ

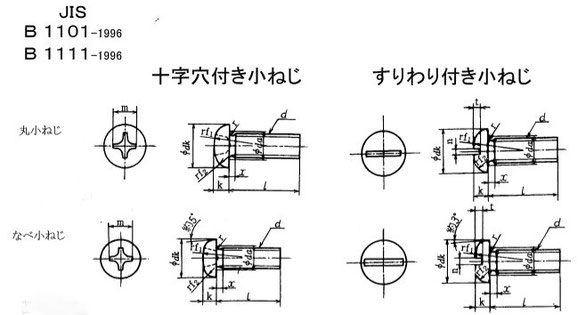

基準寸法
単位mm
ねじの呼び(d)
M2
(M2.2)
M2.5
M3
(M3.5)
M4
(M4.5)
M5
M6
M8
d
ピッチ P
0.4
0.45
0.45
0.5
0.6
0.7
0.75
0.8
1
1.25
P
dk
3.5
4
4.5
5.5
6
7
8
9
10.5
14
dk
k
1.3
1.5
1.7
2
2.3
2.6
3
3.4
4
5.4
k
k(なべ)
1.3
1.5
1.7
2
2.3
2.6
2.9
3.3
3.9
5.2
k
m
2.1
2.3
2.5
3.4
3.7
4
4.4
4.7
6.1
7.6
m
m(なべ)
2.2
2.4
2.6
3.5
3.8
4.1
4.5
4.8
6.2
7.7
m
0.6
0.6
0.8
0.8
1
1
1
1.2
1.2
1.6
n
t(丸)
0.8
0.9
1
1.2
1.4
1.6
1.9
2.1
2.5
3.3
t
t(なべ)
0.7
0.8
0.9
1.1
1.25
1.4
1.6
1.8
2.1
2.8
t
rf1(丸)
2.1
2.4
2.7
3.3
3.6
4.2
4.8
5.4
6.3
8.4
rf1
rf2(なべ)
4.5
5
6
7
8
9
11
12
14
18
rh2

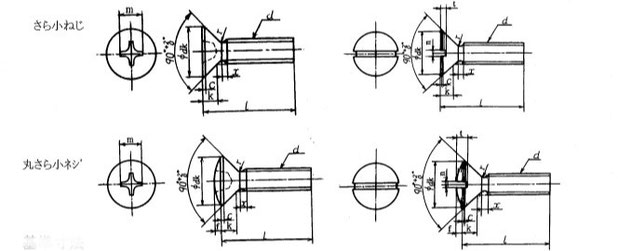

基準寸法
単位mm
ねじの呼び(d)
M2
(M2.2)
M2.5
M3
(M3.5)
M4
(M4.5)
M5
M6
M8
d
ピッチ P
0.4
0.45
0.45
0.5
0.6
0.7
0.75
0.8
1
1.25
P
dk
4
4.4
5
6
7
8
9
10
12
16
dk
k
1.2
1.3
1.45
1.75
2
2.3
2.55
2.8
3.4
4.4
k
k+f
1.6
1.8
2
2.45
2.8
3.2
3.55
4
4.8
6.2
k+f
m
2.2
2.4
2.6
3.5
4
4.4
4.8
5
6.6
7.7
m
m
0.6
0.6
0.8
0.8
1
1
1
1.2
1.2
1.6
m
n
0.5
0.5
0.6
0.7
0.8
0.9
1
1.1
1.4
1.8
t
0.8
0.9
1
1.2
1.4
1.6
1.9
2.1
2.5
3.3
t
t(なべ)
0.7
0.8
0.9
1.1
1.25
1.4
1.6
1.8
2.1
2.8
t
rf1(丸)
2.1
2.4
2.7
3.3
3.6
4.2
4.8
5.4
6.3
8.4
rf1
rf2(なべ)
4.5
5
6
7
8
9
11
12
14
18
rh2

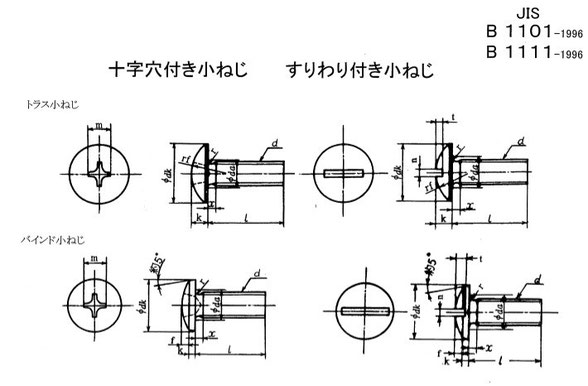

基準寸法
単位mm
ねじの呼び(d)
M2
(M2.2)
M2.5
M3
(M3.5)
M4
(M4.5)
M5
M6
M8
d
ピッチ P
0.4
0.45
0.45
0.5
0.6
0.7
0.75
0.8
1
1.25
P
dk (トラス)
4.5
5
5.7
6.9
8.1
9.4
10.6
11.8
14
17.8
dk
k(バインド)
4.3
4.7
5.3
6.3
7.3
8.3
9.3
10.3
12.4
16.4
k
k(トラス)
1.2
1.3
1.5
1.9
2.2
2.5
2.8
3.1
3.7
4.8
k
m(バインド)
0.85
0.9
1
1.3
1.5
1.7
1.9
2.1
2.4
3.1
m
k+f
1.2
1.3
1.5
1.9
2.2
2.5
2.8
3.1
3.7
4.8
k+f
m
2.2
2.3
2.5
2.9
3.9
4.2
4.6
4.9
6.2
7.7
m
n
0.6
0.6
0.8
0.8
1
1
1
1.2
1.2
1.6
n
t(トラス)
0.6
0.65
0.75
0.95
1.1
1.25
1.4
1.6
1.9
2.4
t
t(バインド)
0.65
0.7
0.8
1
1.15
1.3
1.5
1.7
2
2.8
t
