規格4-1 タッピンねじ
タッピンねじとは、雌ねじがなくとも、ドリルなどで開けた穴さえあれば締め付けることができるねじのことです。ねじを締める時、切り粉が出ますが、締める物の厚みや材質に合ったものを使うと、組み立て等のコストを軽減することができます。
ここでは、7種類のタッピンねじの規格を掲載しています。
ここでは、7種類のタッピンねじの規格を掲載しています。

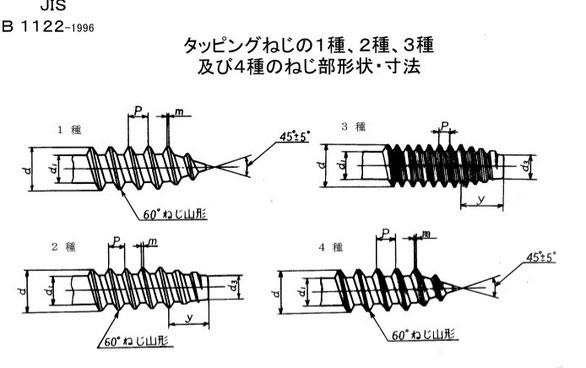

基準寸法
|
単位mm
|
||||||||||
呼 び 径
|
2
|
2.5
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
|||
1種
|
d
|
最大
|
-
|
-
|
3.1
|
3.65
|
4.15
|
4.65
|
5.2
|
6.2
|
|
最小
|
-
|
-
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
|||
d1
|
最大
|
-
|
-
|
2.2
|
2.6
|
3
|
3.3
|
3.7
|
4.5
|
||
最小
|
-
|
-
|
2.1
|
2.5
|
2.9
|
3.2
|
3.5
|
4.3
|
|||
ねじ山の数
|
25.4mmにつき
|
-
|
-
|
24
|
18
|
16
|
14
|
12
|
10
|
||
m
|
最大
|
-
|
-
|
0.1
|
0.1
|
0.3
|
0.1
|
0.15
|
0.15
|
||
2・4種
|
d
|
最大
|
2
|
2.5
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
|
最小
|
1.9
|
2.4
|
2.9
|
3.4
|
3.85
|
4.35
|
4.85
|
5.85
|
|||
d1
|
最大
|
1.5
|
1.9
|
2.3
|
2.7
|
3
|
3.4
|
3.8
|
4.6
|
||
最小
|
1.4
|
1.8
|
2.2
|
2.6
|
2.9
|
3.3
|
3.6
|
4.4
|
|||
d2
|
最大
|
1.4
|
1.8
|
2.2
|
2.6
|
2.9
|
3.3
|
3.6
|
4.4
|
||
最小
|
1.2
|
1.6
|
2
|
2.4
|
2.7
|
3
|
3.3
|
4
|
|||
ねじ山の数
|
25.4mmにつき
|
40
|
28
|
24
|
20
|
18
|
16
|
16
|
14
|
||
m
|
最大
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
||
y
|
短いねじ先
|
最大
|
1.3
|
1.8
|
2.1
|
2.5
|
2.8
|
3.2
|
3.2
|
3.6
|
|
最小
|
0.95
|
1.4
|
1.5
|
1.9
|
2.1
|
2.4
|
2.4
|
2.7
|
|||
長いねじ先
|
最大
|
1.6
|
2.3
|
2.6
|
3.2
|
3.5
|
4
|
4
|
4.5
|
||
最小
|
1.3
|
1.8
|
2.1
|
2.5
|
2.8
|
3.2
|
3.2
|
3.6
|
|||
3種
|
d
|
最大
|
1.98
|
2.48
|
2.98
|
3.47
|
3.97
|
4.47
|
4.97
|
5.97
|
|
最小
|
1.89
|
2.38
|
2.87
|
3.36
|
3.84
|
4.34
|
4.84
|
5.82
|
|||
d1
|
最大
|
1.46
|
1.9
|
2.33
|
2.69
|
3.06
|
3.5
|
3.93
|
4.67
|
||
最小
|
1.37
|
1.8
|
2.22
|
2.57
|
2.93
|
3.78
|
3.78
|
4.5
|
|||
d2
|
最大
|
1.23
|
1.8
|
2.22
|
2.57
|
2.93
|
3.36
|
3.78
|
4.5
|
||
最小
|
1.23
|
1.63
|
2.02
|
2.37
|
2.67
|
3.1
|
3.48
|
4.17
|
|||
y
|
短いねじ先
|
最大
|
1.6
|
1.8
|
2
|
2.4
|
2.8
|
3
|
3.2
|
4
|
|
最小
|
1.4
|
1.6
|
1.8
|
2.1
|
2.4
|
2.6
|
2.8
|
3.5
|
|||
長いねじ先
|
最大
|
1.72
|
2.19
|
2.66
|
3.08
|
3.52
|
3.98
|
4.45
|
5.32
|
||
最小
|
1.66
|
2.12
|
2.58
|
3.01
|
3.43
|
3.89
|
4.36
|
5.22
|

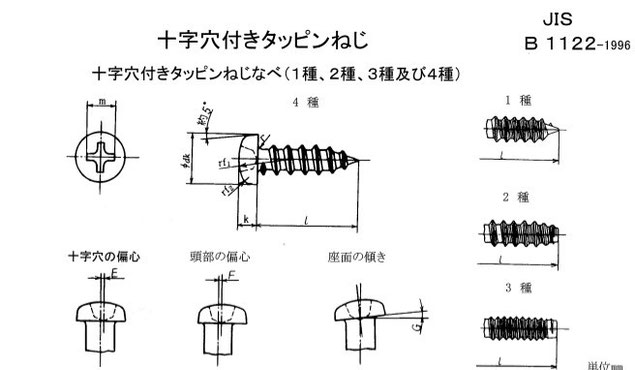

基準寸法
|
単位mm
|
|||||||||
呼 び 径
|
2.0(1)
|
2.5(1)
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
径
|
|
基本寸法
|
dk
|
3.5
|
4.5
|
5.5
|
6
|
7
|
8
|
9
|
10.5
|
dk
|
k
|
1.3
|
1.7
|
2
|
2.3
|
2.6
|
2.9
|
3.3
|
3.9
|
k
|
|
rf1
|
4.5
|
6
|
7
|
8
|
9
|
11
|
12
|
14
|
rf1
|
|
rf2
|
0.6
|
0.8
|
1
|
1.1
|
1.3
|
1.5
|
1.6
|
1.9
|
rf2
|
|
m
|
2.2
|
2.6
|
3.5
|
3.8
|
4.1
|
4.5
|
4.8
|
6.2
|
m
|
|
E
|
0.15
|
0.2
|
0.25
|
0.25
|
0.3
|
0.35
|
0.35
|
0.4
|
E
|
|
F
|
0.1
|
0.15
|
0.2
|
0.2
|
0.2
|
0.25
|
0.25
|
0.3
|
F
|

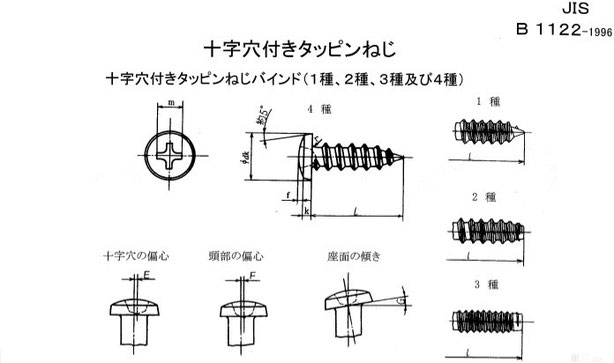

基準寸法
|
単位mm
|
|||||||||
呼 び 径
|
2.0(1)
|
2.5(1)
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
径
|
|
基本寸法
|
dk
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
dk
|
k
|
1.2
|
1.45
|
1.75
|
2
|
2.3
|
2.55
|
2.8
|
3.4
|
k
|
|
m
|
2.2
|
2.6
|
3.5
|
4
|
4.4
|
4.8
|
5
|
6.6
|
m
|
|
C
|
0.2
|
0.2
|
0.25
|
0.25
|
0.3
|
0.3
|
0.3
|
0.4
|
C
|
|
十字穴番号
|
1
|
1
|
2
|
2
|
2
|
2
|
2
|
3
|
番号
|
|
E
|
0.15
|
0.2
|
0.25
|
0.25
|
0.3
|
0.35
|
0.35
|
0.4
|
E
|
|
F
|
0.1
|
0.15
|
0.2
|
0.2
|
0.2
|
0.25
|
0.25
|
0.3
|
F
|
(1)呼び径 2mm及び2.5mmは1種に用いない。

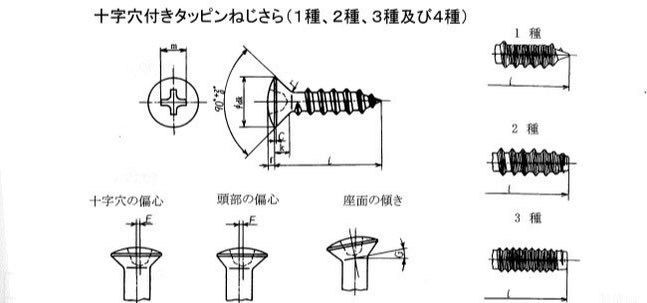

基準寸法
|
単位mm
|
|||||||||
呼 び 径
|
2.0(1)
|
2.5(1)
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
径
|
|
基本寸法
|
dk
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
dk
|
k
|
1.2
|
1.45
|
1.75
|
2
|
2.3
|
2.55
|
2.8
|
3.4
|
k
|
|
C
|
0.2
|
0.2
|
0.25
|
0.25
|
0.3
|
0.3
|
0.3
|
0.4
|
C
|
|
f
|
0.4
|
0.55
|
0.7
|
0.8
|
0.9
|
1
|
1.2
|
1.4
|
f
|
|
k+f
|
1.6
|
2
|
2.45
|
2.8
|
3.2
|
3.55
|
4
|
4.8
|
k+f
|
|
m
|
2.4
|
2.9
|
3.7
|
4.2
|
4.6
|
5
|
5.2
|
6.8
|
m
|
|
深さQ
|
1.21
|
1.72
|
1.63
|
2.13
|
2.53
|
2.93
|
3.13
|
3.46
|
Q
|

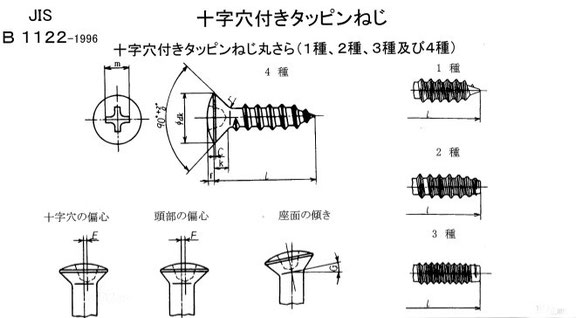

基準寸法
|
単位mm
|
|||||||||
呼 び 径
|
2.0(1)
|
2.5(1)
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
径
|
|
基本寸法
|
dk
|
4.5
|
5.7
|
6.9
|
8.1
|
9.4
|
10.6
|
11.8
|
14
|
dk
|
k
|
1.2
|
1.5
|
1.9
|
2.2
|
2.5
|
2.8
|
3.1
|
3.7
|
k
|
|
rf
|
3
|
3.7
|
4.6
|
5.4
|
6.1
|
6.9
|
7.7
|
9.1
|
rf
|
|
m
|
2.2
|
2.5
|
2.9
|
3.9
|
4.2
|
4.6
|
4.9
|
6.2
|
m
|
|
Q最大
|
1.01
|
1.32
|
1.72
|
1.83
|
2.13
|
2.53
|
2.83
|
2.86
|
Q最大
|
|
Q最小
|
0.65
|
0.95
|
1.34
|
1.3
|
1.6
|
1.99
|
2.29
|
2.31
|
Q最小
|
|
番号
|
1
|
1
|
1
|
2
|
2
|
2
|
2
|
3
|
番号
|
(1) 呼び径 2mm及び2.5mmは1種に用いない。

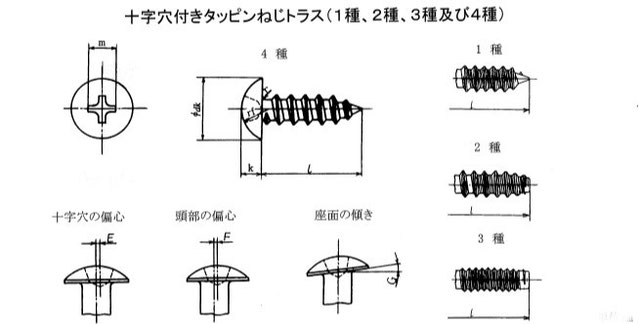

基準寸法
|
単位mm
|
|||||||||
呼 び 径
|
2.0(1)
|
2.5(1)
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
径
|
|
基本寸法
|
dk
|
4.3
|
5.3
|
6.3
|
7.3
|
8.3
|
9.3
|
10.3
|
12.4
|
dk
|
k
|
0.85
|
1
|
1.3
|
1.5
|
1.7
|
1.9
|
2.1
|
2.4
|
k
|
|
rf
|
0.35
|
0.5
|
0.6
|
0.7
|
0.8
|
0.9
|
1
|
1.3
|
rf
|
|
m
|
2.2
|
2.5
|
3.6
|
3.9
|
4.2
|
4.6
|
4.9
|
6.2
|
m
|
|
Q最大
|
1.01
|
1.32
|
1.53
|
1.83
|
2.13
|
2.53
|
2.83
|
2.86
|
深さ最大
|
|
Q最小
|
0.65
|
0.95
|
1.01
|
1.3
|
1.6
|
1.99
|
2.29
|
2.31
|
深さ最小
|
|
r
|
0.3
|
0.3
|
0.4
|
0.4
|
0.5
|
0.5
|
0.6
|
0.7
|
r
|
(1) 呼び径 2mm及び2.5mmは1種に用いない。

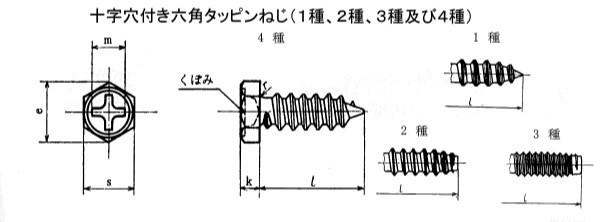

基準寸法
|
単位mm
|
||||||||
呼 び 径
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
8
|
||
s
|
基準寸法
|
5
|
5.5
|
7
|
8
|
10
|
12
|
||
許容差
|
0
-0.2 |
0
-0.25 |
|||||||
e
|
最小
|
5.5
|
6.05
|
7.7
|
8.7
|
10.9
|
13.1
|
||
k
|
基準寸法
|
1.6
|
2.3
|
2.5
|
2.7
|
3
|
3.5
|
5
|
|
許容差
|
±0.1
|
±0.15
|
|||||||
r
|
最大
|
0.4
|
0.5
|
0.6
|
0.7
|
0.9
|
|||
十字穴
|
m
|
最大
|
2.5
|
3.5
|
4
|
4.2
|
4.4
|
6.2
|
7.2
|
(7)
Q |
最大
|
1.32
|
1.43
|
1.93
|
2.13
|
2.33
|
2.86
|
3.86
|
|
最小
|
0.95
|
0.91
|
1.4
|
1.59
|
1.8
|
2.3
|
3.2
|
||
十字穴の番号
|
1
|
2
|
3
|
