規格5 六角ボルト
六角ボルトとは、名前のとおり、頭部が六角形のねじで、「ボルト」と言えば六角ボルトのことを言います。一般的にはナットと一緒に使われ、レンチやスパナなどを使って締め付けるため、十字穴のねじなどより、強く締め付けることができるのが特徴です。

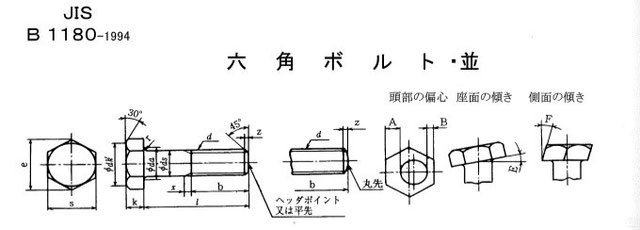

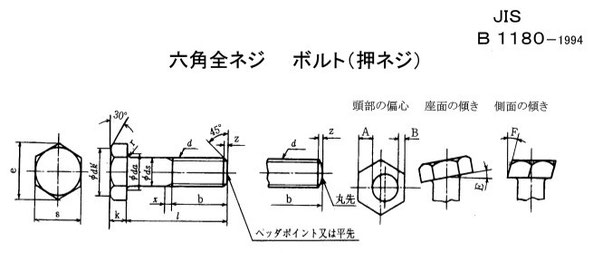

JIS
B1180-2014
B1180-2014

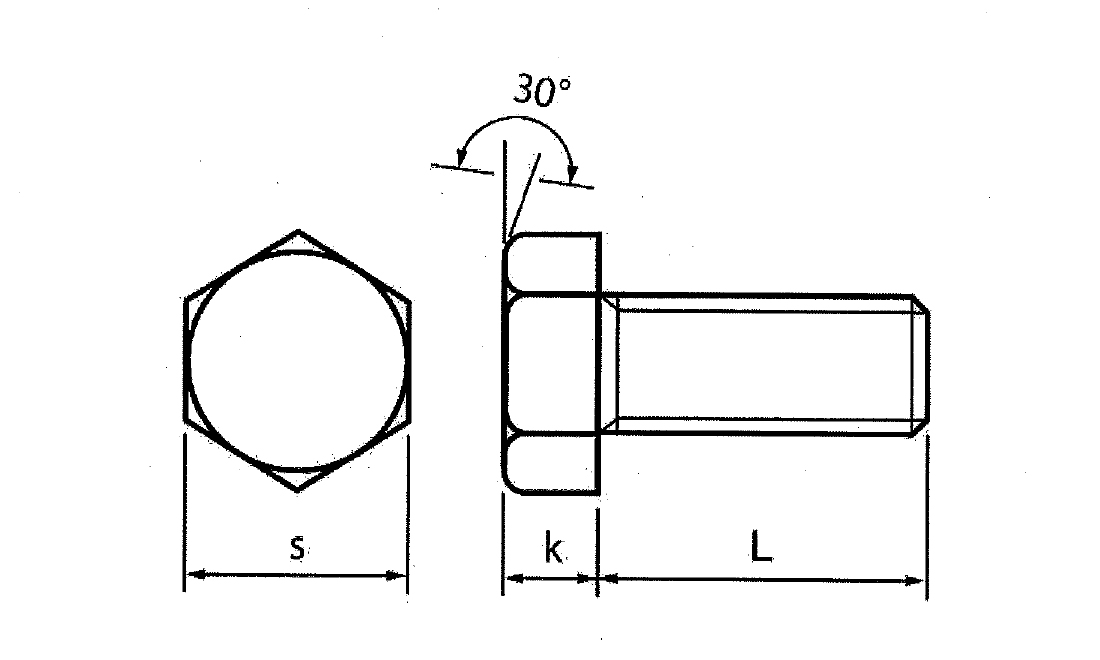

【六角ボルト(全)】
ねしの呼び(d)
|
ピッチ
|
s
|
k
|
基準寸法
|
基準寸法
|
||
※M3
|
0.5
|
5.5
|
2
|
※M4
|
0.7
|
7
|
2.8
|
※M5
|
0.8
|
8
|
3.5
|
M6
|
1.0
|
10
|
4
|
M7
|
1.0
|
12
|
55
|
M8
|
1.3
|
13
|
55
|
M10
|
1.5
|
17
|
7
|
M12
|
1.8
|
19
|
8
|
M14
|
2.0
|
22
|
9
|
M16
|
2.0
|
24
|
10
|
M18
|
2.5
|
27
|
12
|
M20
|
2.5
|
30
|
13
|
M22
|
2.5
|
32
|
14
|
M24
|
3.0
|
36
|
15
|
M27
|
3.0
|
41
|
17
|
M30
|
3.5
|
46
|
19
|
M33
|
3.5
|
50
|
21
|
M36
|
4.0
|
55
|
23
|
M39
|
4.0
|
60
|
25
|
M42
|
4.5
|
65
|
26
|
M48
|
5.0
|
75
|
30
|
※印がついている商品はあら先になります。

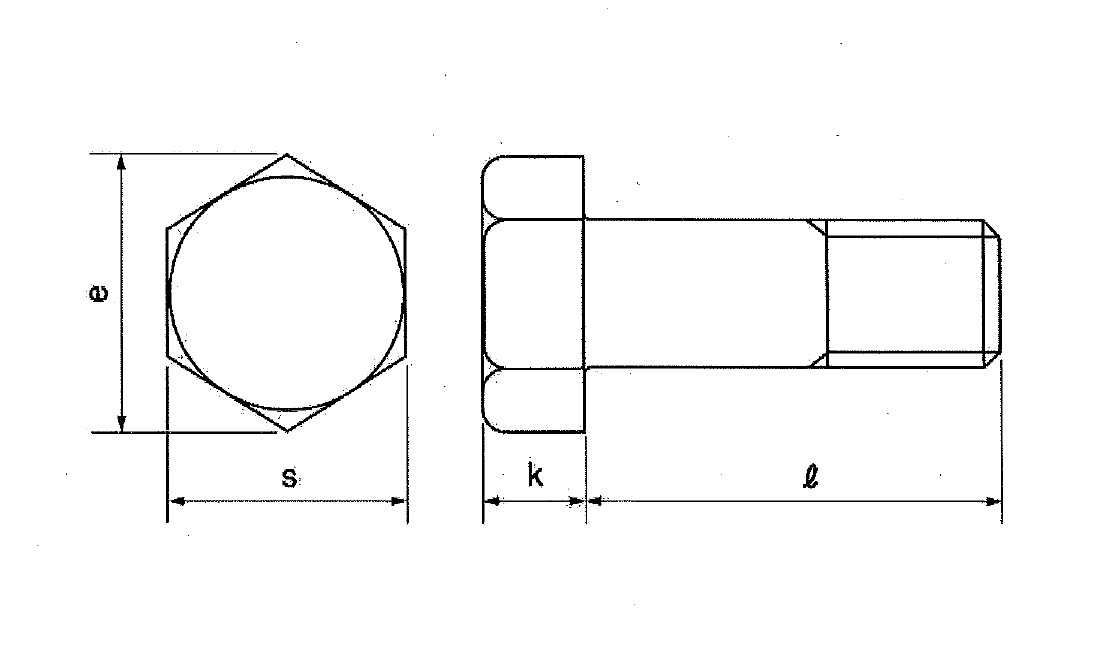

【六角ボルト(半)】
ねしの呼び(d)
|
ピッチ
|
k
|
s
|
e
|
基準寸法
|
基準寸法
|
約
|
||
M6
|
1
|
4
|
10
|
11.5
|
M7
|
1
|
5
|
11
|
12.7
|
M8
|
1.25
|
5.5
|
13
|
15
|
M10
|
1.5
|
7
|
17
|
19.6
|
M12
|
1.75
|
8
|
19
|
21.9
|
M14
|
2
|
9
|
22
|
24.4
|
M16
|
2
|
10
|
24
|
27.7
|
M18
|
2.5
|
12
|
27
|
31.2
|
M20
|
2.5
|
13
|
30
|
34.6
|
M22
|
2.5
|
14
|
32
|
37
|
M24
|
3
|
15
|
36
|
41.6
|
M27
|
3
|
17
|
41
|
47.3
|
M30
|
3.5
|
19
|
46
|
53.1
|
M33
|
3.5
|
21
|
50
|
57.7
|
M36
|
4
|
23
|
55
|
63.5
|
M39
|
4
|
25
|
60
|
69.3
|
M42
|
4.5
|
26
|
65
|
75
|
M48
|
5
|
30
|
75
|
86.5
|

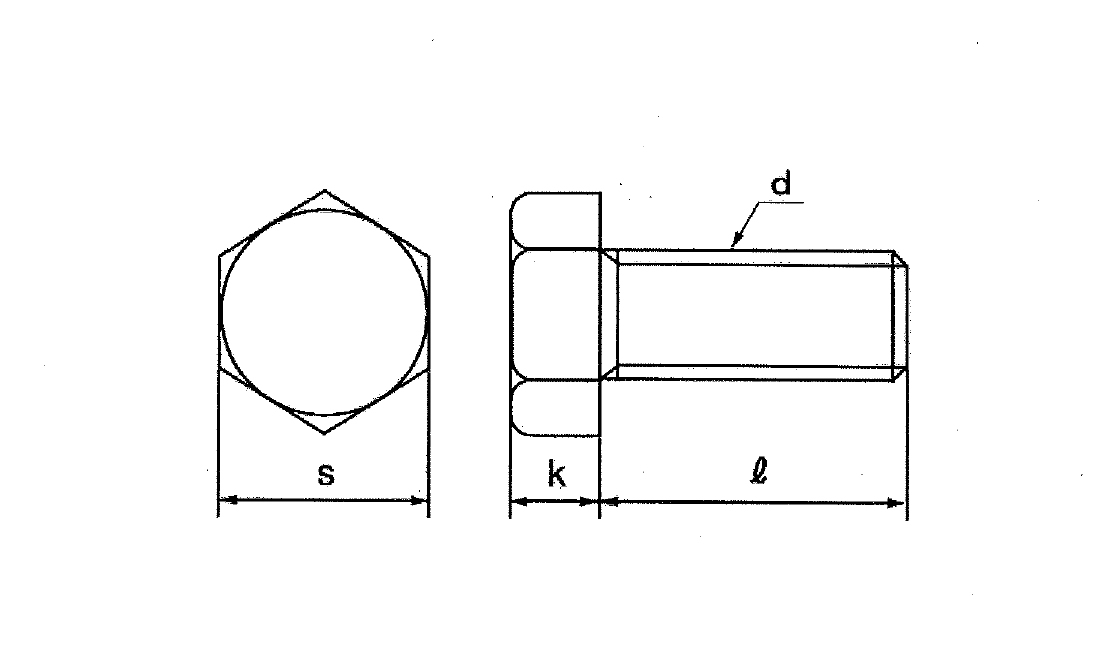

【六角ボルト(全・ウィット)】
ねじの呼び(d)-山数
(1インチあたり) |
S
|
k
|
||
鉄
|
真鍮
SUS |
鉄
|
真鍮
SUS |
|
3/16-24
|
8
|
8
|
3.5
|
3.5
|
1/4-20
|
10
|
10
|
4.5
|
4.5
|
※5/16-18
|
12
|
14
|
6.5
|
5.5
|
※3/8-16
|
14
|
17
|
7.5
|
6
|
※7/16-14
|
17
|
19
|
9
|
8
|
1/2-12
|
21
|
21
|
9
|
9
|
5/8-11
|
26
|
26
|
11
|
11
|
3/4-10
|
32
|
32
|
13
|
13
|
※印がついている鉄は平径小形になります。

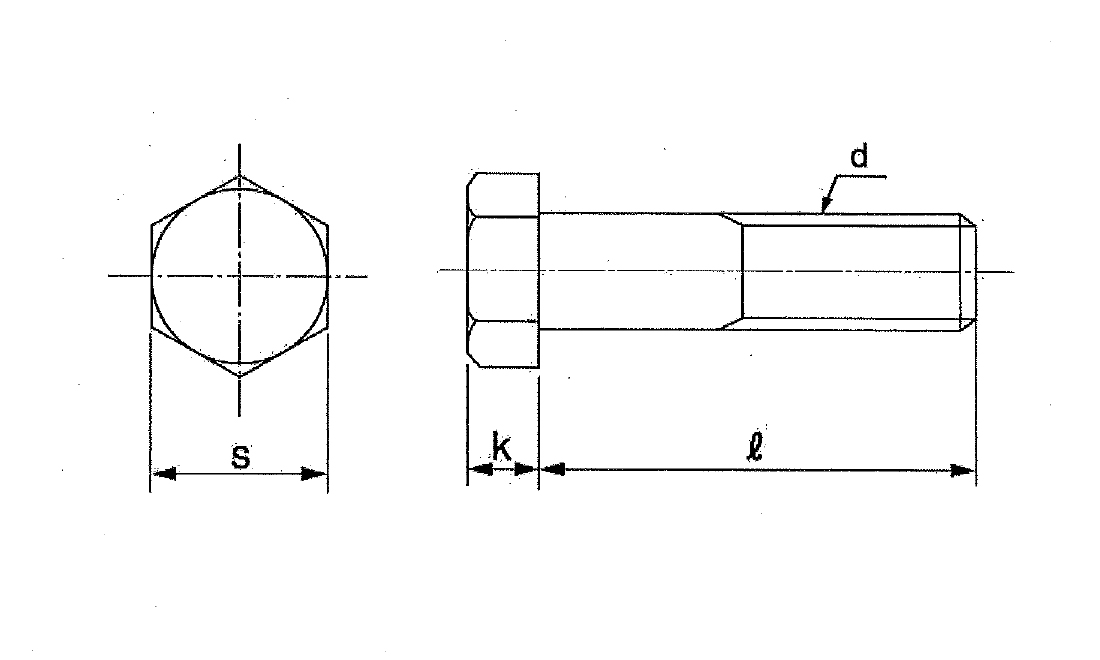

【六角ボルト(半・ウィット)】
鉄製
ねしの呼び(d)
|
ピッチ
吋/山 |
頭部径
s |
頭部高
k |
3/4
|
10
|
32
|
13
|
1”
|
8
|
41
|
18
|
ステンレス
ねじ呼び(d)
|
山数
|
頭寸法
|
|||
平径(S)
|
厚さ(k)
|
||||
W1/4
|
20
|
10
|
4.5
|
||
0
|
-0.6
|
0
|
-0.6
|
||
W5/16
|
18
|
14
|
5.5
|
||
0
|
-0.7
|
0
|
-0.6
|
||
W3/8
|
16
|
17
|
6
|
||
0
|
-0.7
|
0
|
-0.8
|
||
W1/2
|
12
|
21
|
9
|
||
0
|
-0.8
|
0
|
-0.8
|
||
W5/8
|
11
|
26
|
11
|
||
0
|
-0.8
|
0
|
-0.8
|
||
W3/4
|
10
|
32
|
13
|
||
0
|
-0.8
|
0
|
-0.9
|
||
W7/8
|
9
|
35
|
15
|
||
0
|
-1
|
0
|
-0.9
|

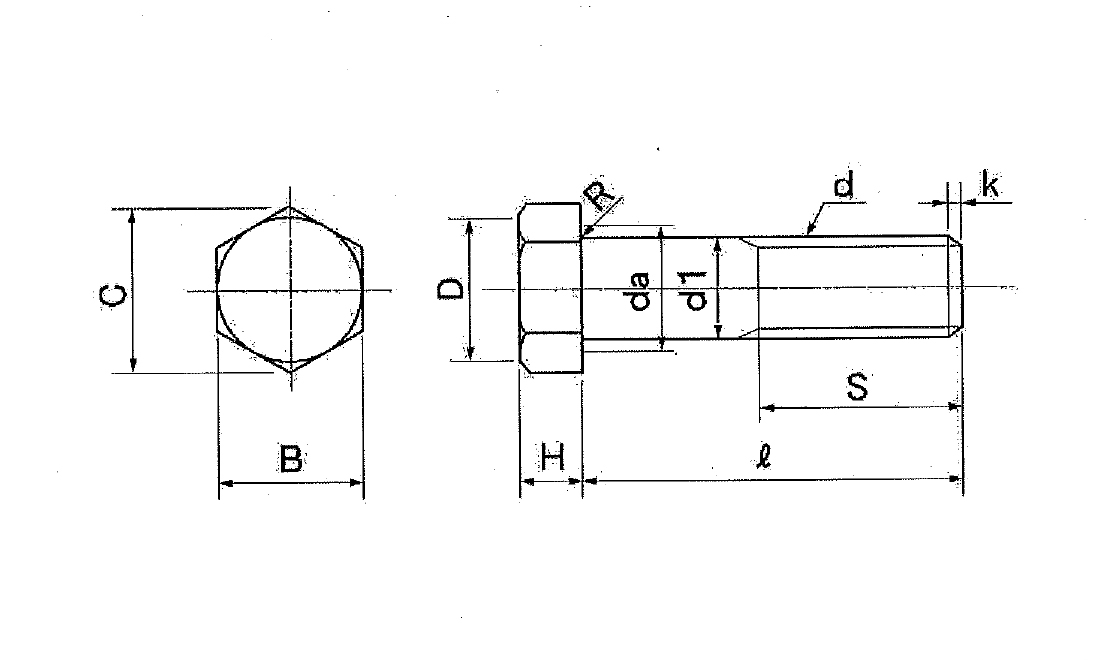

【小形六角ボルト】
ねじの呼び(d)
|
d1
|
H
|
B
|
C
|
D
|
R
|
da
|
k
|
|||
並目
|
基準寸法
|
許容差
|
基準寸法
|
許容差
|
基準寸法
|
許容差
|
約
|
約
|
最小
|
最大
|
約
|
M8
|
8
|
0
-0.2 |
5.5
|
±0.25
|
12
|
0
-0.7 |
13.9
|
11.5
|
0.4
|
9.2
|
1.2
|
M10
|
10
|
7
|
±0.3
|
14
|
16.2
|
13.5
|
0.4
|
11.2
|
1.5
|
||
M12
|
12
|
0
-0.25 |
8
|
17
|
19.6
|
16.5
|
0.6
|
14.2
|
2
|
||
(M14)
|
14
|
9
|
19
|
0
-0.8 |
21.9
|
18
|
0.6
|
16.2
|
2
|
||
M16
|
16
|
10
|
22
|
25.4
|
21
|
0.6
|
18.2
|
2
|
|||
(M18)
|
18
|
12
|
±0.35
|
24
|
27.7
|
23
|
0.6
|
20.2
|
2.5
|
||
M20
|
20
|
0
-0.35 |
13
|
27
|
31.2
|
26
|
0.8
|
22.4
|
2.5
|
||
(M22)
|
22
|
14
|
30
|
34.6
|
29
|
0.8
|
24.4
|
2.5
|
|||
M24
|
24
|
15
|
32
|
0
-1 |
37
|
31
|
0.8
|
26.4
|
3
|
||
(M27)
|
27
|
17
|
36
|
41.6
|
34
|
1
|
30.4
|
3
|
|||
M30
|
3
|
19
|
±0.4
|
41
|
47.3
|
39
|
1
|
33.4
|
3.5
|
||
(M33)
|
33
|
0
-0.4 |
21
|
46
|
53.1
|
44
|
1
|
36.4
|
3.5
|
||
M36
|
36
|
23
|
50
|
0
-1.2 |
57.7
|
48
|
1
|
39.4
|
4
|
||
(M39)
|
39
|
25
|
55
|
63.5
|
53
|
1
|
42.4
|
4
|
備考1.ねじの呼びにかっこを付けたものは、なるべく用いない。
