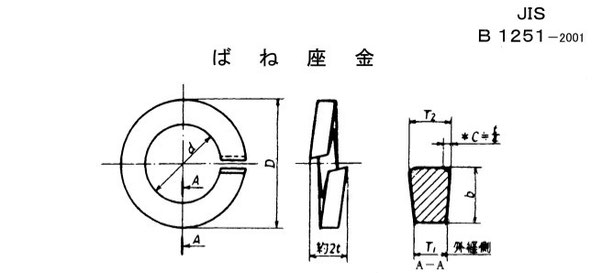

規格8 ばね座金
呼び
|
内径d
|
2号
|
3号
|
||||
メーターねじ用
|
ウィットねじ用
|
基準寸法
|
許容差
|
幅b×厚さt
|
外径D
|
幅b×厚さt
|
外径D
|
2
|
-
|
2.1
|
+0.25
0 |
0.9×0.5
|
4.4
|
||
2.3
|
-
|
2.4
|
1.0×0.6
|
4.9
|
|||
2.6
|
-
|
2.7
|
0.3
0 |
1.0×0.6
|
5.3
|
||
3
|
-
|
3.1
|
1.1×0.7
|
5.9
|
|||
-3.5
|
-
|
3.6
|
1.2×0.8
|
6.6
|
|||
4
|
-
|
4.1
|
0.4
0 |
1.4×1.0
|
7.6
|
||
-4.5
|
-
|
4.6
|
1.5×1.2
|
8.3
|
|||
5
|
-
|
5.1
|
1.7×1.3
|
9.2
|
|||
6
|
-
|
6.1
|
2.7×1.5
|
12.2
|
2.7×1.9
|
12.2
|
|
-
|
(1/4)
|
6.5
|
2.8×1.6
|
12.8
|
2.8×2.0
|
12.8
|
|
-7
|
-
|
7.1
|
2.8×1.6
|
13.4
|
2.8×2.0
|
13.4
|
|
8
|
(5/16)
|
8.2
|
0.5
'0 |
3.2×2.0
|
15.4
|
3.3×2.5
|
15.6
|
-
|
3月8日
|
9.8
|
3.6×2.4
|
17.8
|
3.7×2.9
|
18
|
|
10
|
-
|
10.2
|
3.7×2.5
|
18.4
|
3.9×3.0
|
18.8
|
|
-
|
(7/16)
|
11.4
|
4.0×2.8
|
20.2
|
4.1×3.4
|
20.4
|
|
12
|
-
|
12.2
|
0.6
0 |
4.2×3.0
|
21.5
|
4.4×3.6
|
21.9
|
-
|
1月2日
|
13
|
4.4×3.2
|
22.7
|
4.5×3.8
|
22.9
|
|
-14
|
-
|
14.2
|
4.7×3.5
|
24.5
|
4.8×4.2
|
24.7
|
|
16
|
5月8日
|
16.2
|
0.8
0 |
5.2×4.0
|
28
|
5.3×4.8
|
28.3
|
-18
|
-
|
18.2
|
5.7×4.6
|
31
|
5.9×5.4
|
31.4
|
|
-
|
3月4日
|
19.5
|
5.9×4.8
|
32.7
|
6.2×5.7
|
33.3
|
|
20
|
-
|
20.2
|
6.8×5.1
|
33.8
|
6.4×6.0
|
34.4
|
|
-22
|
7月8日
|
22.5
|
1
0 |
6.8×5.6
|
37.7
|
7.1×6.8
|
38.3
|
24
|
-
|
24.5
|
7.1×5.9
|
40.3
|
7.6×7.2
|
41.3
|
|
-
|
1"
|
26
|
7.5×6.4
|
42.8
|
8.1×7.8
|
44
|
|
-27
|
-
|
27.5
|
1.2
0 |
7.9×6.8
|
45.3
|
8.6×8.2
|
46.7
|
-
|
1 1/8
|
29.3
|
8.3×7.1
|
47.9
|
|||
30
|
-
|
30.5
|
1.2
0 |
8.7×7.5
|
49.9
|
||
-
|
1 1/4
|
32.5
|
9.1×7.9
|
52.7
|
|||
-33
|
-
|
33.5
|
1.4
0 |
9.5×8.2
|
54.7
|
||
-
|
1 3/8
|
35.8
|
9.9×8.7
|
57.8
|
|||
36
|
-
|
36.5
|
10.2×9.0
|
59.1
|
|||
-39
|
1 1/2
|
39.5
|
10.7×9.5
|
63.1
|
